16 Mysql Binlog Event详解

> binary log基本就是Event，在主从复制中传递和应用这些Event，非常重要,因为熟悉常用的Event对理解主从复制和MySQL非常重要

# 1.Binlog Event格式

## 1.1.binlog综述
每个binlog开头都是4字节的魔术数和event组成,，因此了解常用的Event的格式，就能解析这些Event。我们再Linux系统重使用hexdump Cv查看魔术数，如下：
```sql
root@sunrise-218:/data/mysql3306/data# hexdump -Cv binlog.000001
00000000  fe 62 69 6e 61 3a 1f 66  0f 01 00 00 00 7a 00 00  |.bina:.f.....z..|
.....

- fe 62 69 6e 十六进制编码为binlog的魔术数
- binlog解析时候从 #at 4开始
- 源码定义
#define BINLOG MAGIC "\xfe\x62\x69\x6e"

#魔术数概念
- 程式设计中所谓的直接写在程式码里的具体数值
- 除了作者其他人难以理解(甚至作者都不理解),比如一个约定的东西
```

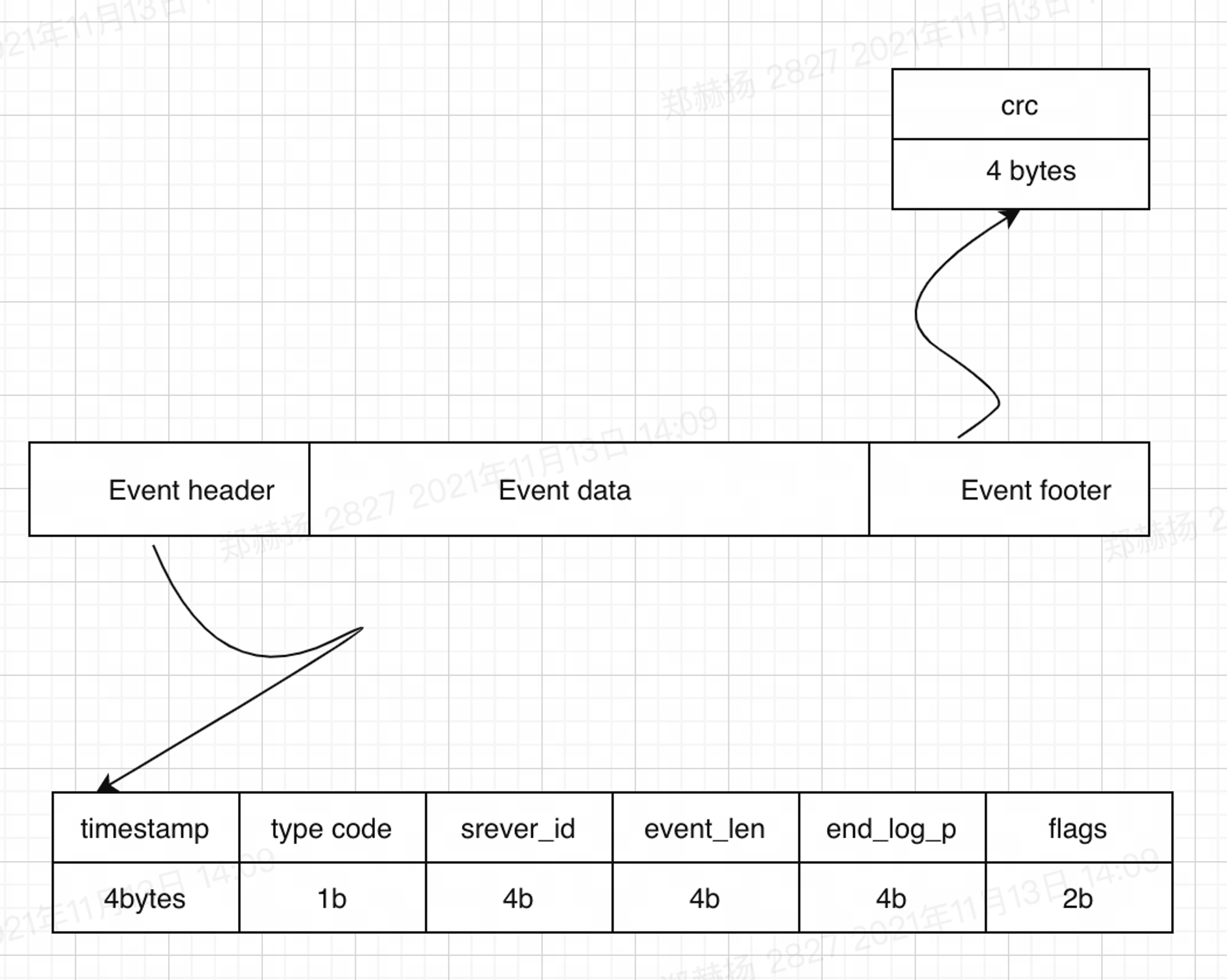

## 1.2.Event格式

![image](https://img.sunrisenan.com/img/2024/04/16/114024111.png)

### 1.2.1.event header 和footer

- event header

```sql
1. timestamp:
 - 固定4字节，是从新纪元时间 1970,1,1,0,0,以来的秒数。
 - 源码塞 dispatch_command函数的(thd->set_time())，语法校验,权限检查、
优化器生成执行计划时间生产都在里面
 - Seconds_Behind_Master时候的重要依据

2. type code
 - 固定1字节，是Event 的编码。每个 Event 都有自己的编码。

3. server_id：
 - 固定4字节,数据库id（从库开启log_slave_updates）,讲主库event写入自己binlog也是主库的server_id

4.event_len:
 - 固定 字节，是整个 Event 的长度。

5.end_log_p ：
 - 固定4字节，是下一个Event的开始位置。

6.flags
 - 固定2字节,某些Event包含标志,比如当前binlog log是否正在写入
```

- event footer

```sql
1. crc
 - 固定4字节,整体event的crc校验码,表示event完整性
```

### 1.2.2.解析

```sql
root@sunrise-218:/data/mysql3306/data# mysqlbinlog --hexdump binlog.000001

shell>mysqlbinlog --hexdump mysql-bin.000007>/tmp/binlog.log

# at 194
#211031 11:20:29 server id 1  end_log_pos 259 CRC32 0x2b4e3a3a
# Position  Timestamp   Type   Master ID        Size      Master Pos    Flags
#       c2 7d 0b 7e 61   21   01 00 00 00   41 00 00 00   03 01 00 00   00 00
#       d5 00 dd d2 aa b7 24 ae 11  ec 84 06 fa 20 20 13 13 |................|
#       e5 7b 2c 00 00 00 00 00 00  00 02 00 00 00 00 00 00 |................|
#       f5 00 00 01 00 00 00 00 00  00 00 3a 3a 4e 2b       |............N.|
#       GTID    last_committed=0        sequence_number=1       rbr_only=yes
/*!50718 SET TRANSACTION ISOLATION LEVEL READ COMMITTED*//*!*/;
SET @@SESSION.GTID_NEXT= 'ddd2aab7-24ae-11ec-8406-fa202013137b:44'/*!*/;
# erver v 5.7.30-log created 211031 11:19:44
BINLOG '
UAt+YQ8BAAAAdwAAAHsAAAAAAAQANS43LjMwLWxvZwAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA
AAAAAAAAAAAAAAAAAAAAAAAAEzgNAAgAEgAEBAQEEgAAXwAEGggAAAAICAgCAAAACgoKKioAEjQA
ATqDuqs=
'/*!*/;
# at  259

- Timestamp:617e0b7d（十六进制）-->1635650429
- type code:21（十六进制）-->33（十进制），每个event独有的type code
- server_id:01 00 00 00-->00000001--->1
- event_len:00000041--->41-->65,event的长度(259-194=65bytes)
- end_log_p:03 01 00 00 -->00000103-->259,下一个event地址 即# at  259
- flags:00 00
- crc:3a 3a 4e 2b
```

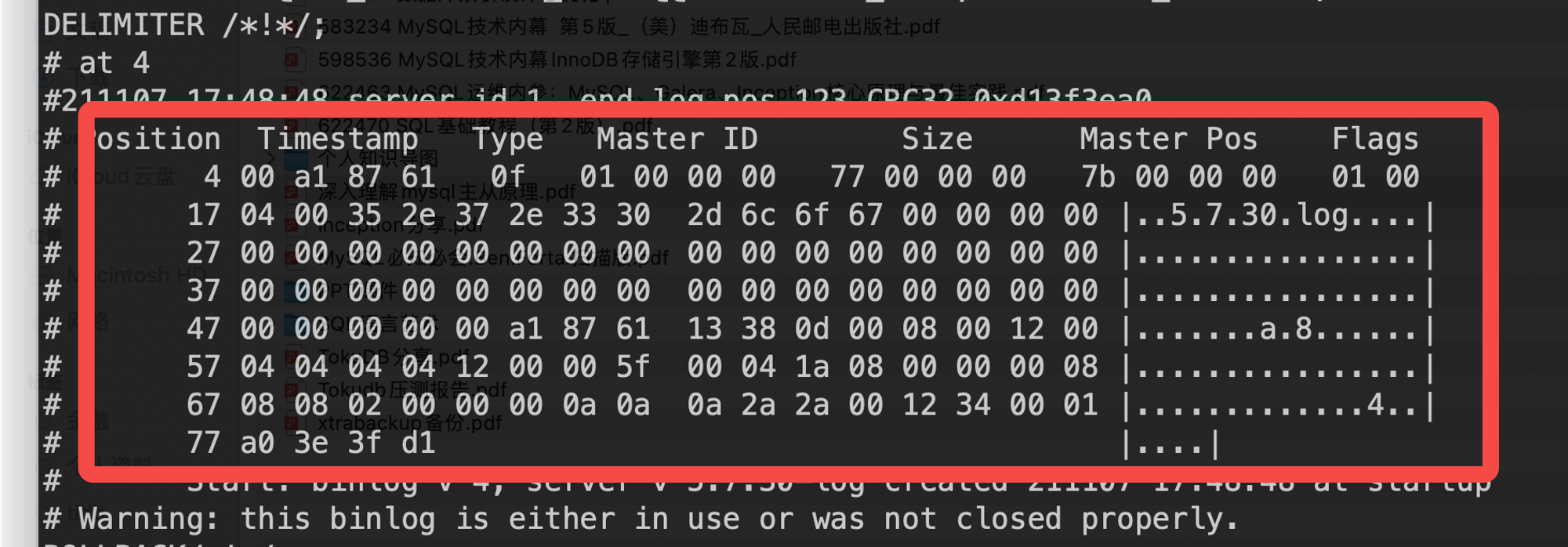

## 1.3.Event常用类型

![image (1)](https://img.sunrisenan.com/img/2024/04/16/114302286.png)

常用的event类型(根据event type code)

```sql
- QUERY_EVENT=2:ROW模式下仅记录DDL语句
- FORMAT_DESCRIPTION_EVENT=15：binlog版本信息,在开头
- XID_EVENT=16 :当事务提交的时候记录这个 Event,携带XID信息
- TABLE_MAP_EVENT=19：:包含table_id和具体表名映射关系
- WRITE_EVENT=30: INSERT语句生产Event,包含实际插入数据
- UPDATE_EVENT=31:UPDATE语句生产Event.前后映射数据
- DELETE_EVENT=32:..
- GTID_EVENT= 33: 在开启 GTID 的时候生成关于 GTID 的信息，并且携带了 last_committed 和seq_number 信息。
- PREVIOUS_GTIDS_EVENT= 35: 前面所有的 binary log 包含的 GTID SET, relay log代表
I/0 线程收到的 GTID SET

其余event code可以参考源码的Log_event_type枚举类型
```

查看binlog event信息
```sql
mysql>  show binlog events in 'binlog.000001'\G
*************************** 1. row ***************************
   Log_name: binlog.000001
        Pos: 4
 Event_type: Format_desc	--binlog版本信息,在开头
  Server_id: 1
End_log_pos: 126
       Info: Server ver: 8.0.36, Binlog ver: 4
*************************** 2. row ***************************
   Log_name: binlog.000001
        Pos: 126
 Event_type: Previous_gtids	--前面所有binlog包含的 GTID SET
  Server_id: 1
End_log_pos: 157
       Info:
*************************** 3. row ***************************
   Log_name: binlog.000001
        Pos: 157
 Event_type: Anonymous_Gtid	--在开启GTID时生成的信息，包含last commit和seq number信息
  Server_id: 1
End_log_pos: 234
       Info: SET @@SESSION.GTID_NEXT= 'ANONYMOUS'
*************************** 4. row ***************************
   Log_name: binlog.000001
        Pos: 234
 Event_type: Query	--ROW模式下仅记录DDL语句
  Server_id: 1
End_log_pos: 351
       Info: create database sunrise /* xid=4 */
4 rows in set (0.00 sec)
*************************** 5. row ***************************
   Log_name: binlog.000001
        Pos: 351
 Event_type: Anonymous_Gtid
  Server_id: 1
End_log_pos: 430
       Info: SET @@SESSION.GTID_NEXT= 'ANONYMOUS'
*************************** 6. row ***************************
   Log_name: binlog.000001
        Pos: 430
 Event_type: Query
  Server_id: 1
End_log_pos: 610
       Info: use `sunrise`; create table Student(SId varchar(10),Sname varchar(10),Sage datetime,Ssex varchar(10)) /* xid=13 */
*************************** 7. row ***************************
   Log_name: binlog.000001
        Pos: 610
 Event_type: Anonymous_Gtid
  Server_id: 1
End_log_pos: 689
       Info: SET @@SESSION.GTID_NEXT= 'ANONYMOUS'
*************************** 8. row ***************************
   Log_name: binlog.000001
        Pos: 689
 Event_type: Query
  Server_id: 1
End_log_pos: 775
       Info: BEGIN
*************************** 9. row ***************************
   Log_name: binlog.000001
        Pos: 775
 Event_type: Table_map	--包含 table id 具体表名的映射关系。
  Server_id: 1
End_log_pos: 843
       Info: table_id: 112 (sunrise.Student)
*************************** 10. row ***************************
   Log_name: binlog.000001
        Pos: 843
 Event_type: Write_rows	--INSERT语句生成的Event, 包含插入的实际数据
  Server_id: 1
End_log_pos: 898
       Info: table_id: 112 flags: STMT_END_F
*************************** 11. row ***************************
   Log_name: binlog.000001
        Pos: 898
 Event_type: Xid	--当事务提交的时候记录这个 Event, 其中携带了 XID 信息。
  Server_id: 1
End_log_pos: 929
       Info: COMMIT /* xid=14 */
11 rows in set (0.00 sec)
```

### 1.3.1.FORMAT_DESCRIPTION_EVENT

```sql
1.作用
- binlog的第一个event，比较简单,携带数据固定
- 包括binlog版本信息,mysql版本信息
- event_header长度
- event type长度

- 一定出现
- 以上信息保存在从库内存中
- flush binary logs，binary log切换,重启MySQL实例

2.从库内容场景
- SQL线程应用Event获取header长度
- I/O线程启动监测版本,get_master_version_and_clock函数
- 信息写入relay log开头的FORMAT_DESCRIPTION_EVENT

3.源码构造接口(从这里看出,每一个功能点背后都是一个C语言构造函数去实现功能)
- 主库:
 - 初始化构造函数： Format_description log event: Format description og event(uint8_tbinlog_ ver, con st char* server_ ver=O);
 - 写入binlog cache:Format_description_log_event::write(IO_CACHE* file)
- 从库
 - 读取构造函数:Format description_log_ event:: Format_ description_ log_ event
 - 应用函数:Format description_log_event::do_apply_event

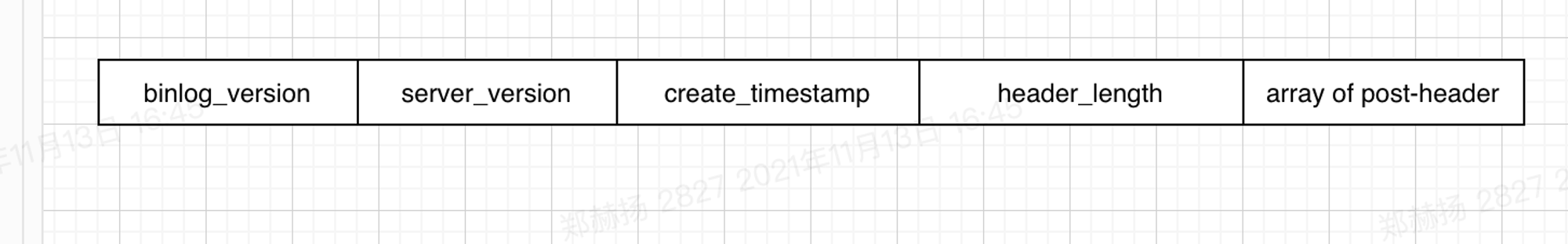

4.主体格式
- binlog_version：2字节,binary log版本为4
- server_version: 20字节,MySQL版本字符串形式
- create_timestamp:4字节,记录启动时间。仅第一个binary_log
- header_length: 1字节
- array_of_post_header: 表示的是每个 Event 固定部分的大小。
```

![111](https://img.sunrisenan.com/img/2024/04/16/114419243.png)

```sql

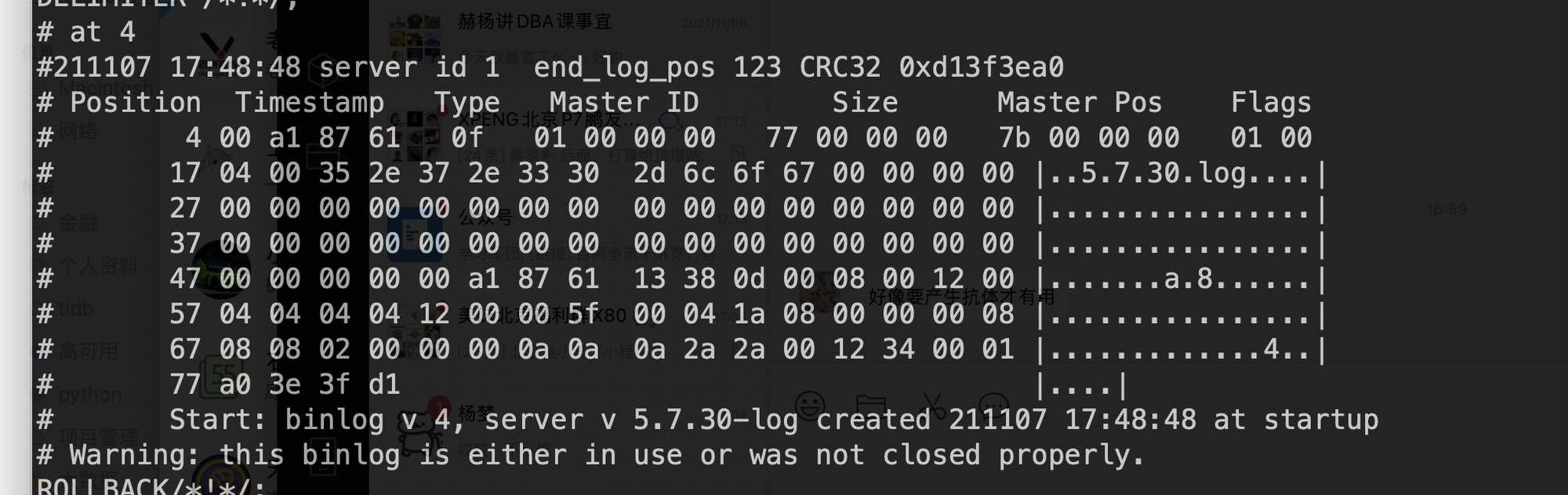

5.实例解析

- binlog_version：04 00- binlog版本
- server_version: 35 2e..00(往后20个字节) Mysql版本(5.7.30)
- create_timestamp:00 a1 87 61(6187a100)-4字节,记录启动时间。仅第一个binary_log
- header_length: 1字节 13
- 38 0d...01（结尾）:不解析,每个event固定大小
```
![112](https://img.sunrisenan.com/img/2024/04/16/114512839.png)

### 1.3.2.QUERY_EVENT

```sql
1.作用(ROW)
- 记录 语句环境,登入数据库,执行时间
- DDL记录实际语句执行时间
- 一个事务只有一个QUERY_EVENT

2.固定格式
2.1.固定部分
- slave_proxy_id:4字节,主库event的thread_id，对应show processlist的id
- query_exec_time：4字节,执行时间(DDL准确,row模式DML不准确)
- db_len：1字节,描述数据库名的长度
- error_code：2字节,执行语句的错误码
- status_vars_len：2字节,status variables部分长度
2.2.可变部分
- status_variables:环境参数，
- db:db名字，0x00结尾
- query：DML记录begin，DDL记录语句

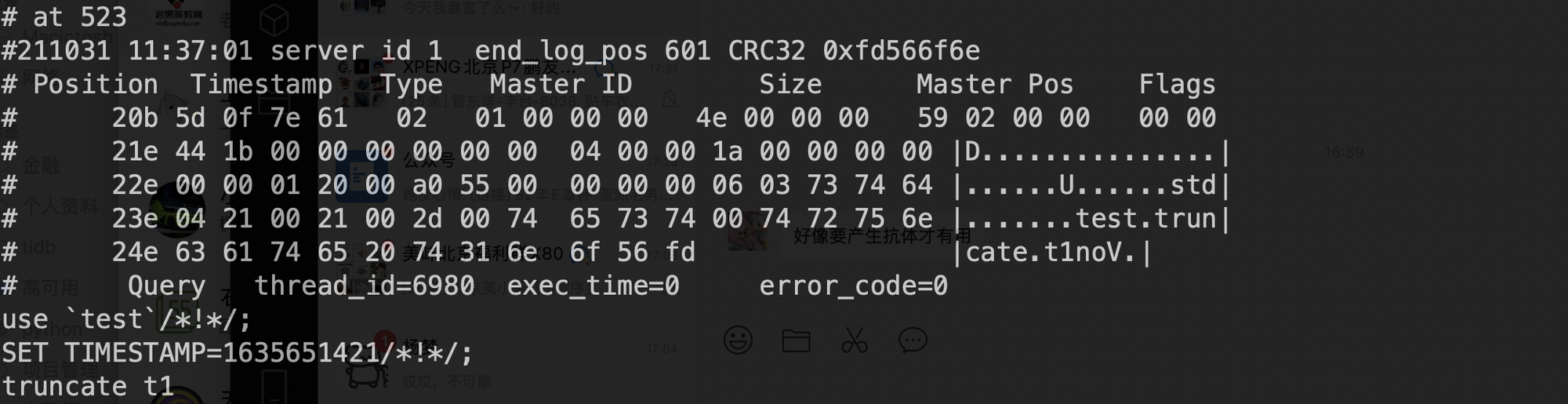

3.解析
mysql>  show binlog events in 'binlog.000001' from 234 limit 1 \G
*************************** 1. row ***************************
   Log_name: binlog.000001
        Pos: 234
 Event_type: Query
  Server_id: 1
End_log_pos: 351
       Info: create database sunrise /* xid=4 */
1 row in set (0.00 sec)

- thraed_id:44 1b 00 00
- 00 00 00 00 :sql执行时间
- 04:当前登入数据库名长度
- 00 00:错误码
- 1a 00:status  variables部分长度
- status variables ....：略
- 74 65 73 74 00:登入test库名的
- 74 72 75 6e:语句tuncate t1的ASCII编码
```

![image](https://img.sunrisenan.com/img/2024/04/16/114638830.png)
